Mediator 中介者模式

作者: LoserZhao 日期: 2021年6月23日发表评论 (0) 查看评论

Mediator 中介者模式

Mediator 中介者模式

1. 概述

1.1. 设计模式定义

定义一个中介对象来封装一系列对象之间的交互，使原有对象之间的耦合松散，且可以独立地改变它们之间的交互。中介者模式又叫调停模式，它是迪米特法则的典型应用。

1.2. 自我理解

这个模式就是要让各个系统之间彻底解耦，不要互相强耦合在一起，互相调用过多，调用关系过于混乱。互相调用的时候通过一个中间的组件来解耦。
在实际的企业开发中，不是这么玩儿的，很少有见到说封装一个所谓的中介者，去让各个模块之间解耦，思考这个模式的本质，让各个模块之间解耦合
最最常见的一个方式，就是系统与系统之间，不是走直接的接口调用，而是基于MQ来解耦。录入过模块A要调用模块B和模块C，模块A发送一条消息到MQ里面去，模块B和模块C去消费这条消息，读到消息之后，知道模块A要调用自己，所以就执行对应的逻辑即可。常见于系统与系统之间的调用，可以基于MQ消息，异步执行的方式来调用，不需要同步调用和执行。

1.3. 中介者的组成

抽象中介者（Mediator）角色：它是中介者的接口，提供了同事对象注册与转发同事对象信息的抽象方法。
具体中介者（ConcreteMediator）角色：实现中介者接口，定义一个 List 来管理同事对象，协调各个同事角色之间的交互关系，因此它依赖于同事角色。
抽象同事类（Colleague）角色：定义同事类的接口，保存中介者对象，提供同事对象交互的抽象方法，实现所有相互影响的同事类的公共功能。
具体同事类（Concrete Colleague）角色：是抽象同事类的实现者，当需要与其他同事对象交互时，由中介者对象负责后续的交互。

1.4. 为什么要用中介者模式

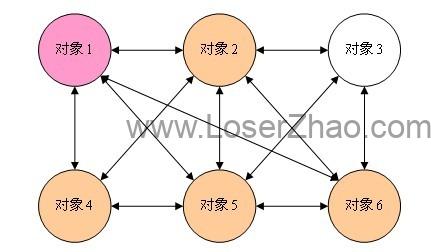

比如下面的例子，聊天系统中的用户，互相依赖，相互关联，他们之间的关系会呈现为复杂的网状结构，这是过度耦合的架构，即不利于类的附庸，也不稳定。新增一个用户，所有用户都会受到影响。

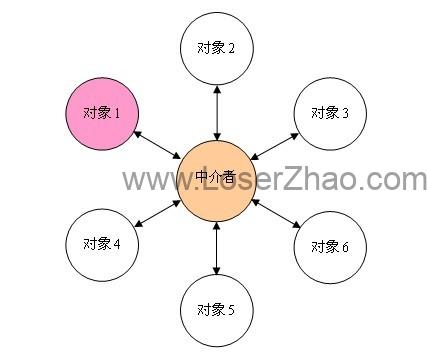

如果引入中介者模式，那么用户的结构将变成星形结构，任何一个类的变动，只会影响类的本身，以及中介者。这样就减少了系统的耦合。

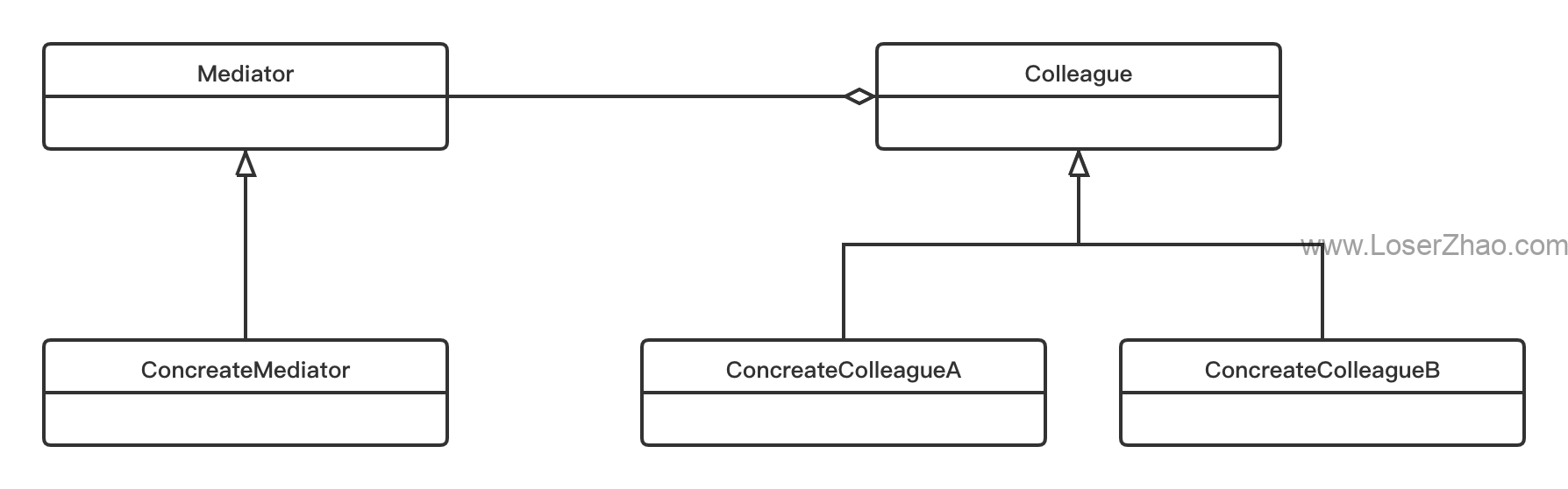

2. UML

3. Example

现在我们实现一款聊天工具，实现私聊以及群聊功能。

3.1. 不用设计模式的代码实现

public class WithoutMediatorPatternDemo {
    public static void main(String[] args) {
        QQUser zhangsan = new QQUser("123", "zhangsan");
        QQUser lisi = new QQUser("456", "lisi");
        QQUser wangwu = new QQUser("789", "wangwu");

        // 私聊
        zhangsan.sendMessage("你好!", lisi);
        lisi.sendMessage("王五你好，我是张三介绍的李四！",wangwu);

        System.out.println("=======================群发=========================");
        // 群发
        wangwu.sendMessage("大家好！", zhangsan);
        wangwu.sendMessage("大家好！", lisi);
    }

    public static class QQUser{
        private String number;
        private String name;

        QQUser(String qqNumber, String name){
            this.number = qqNumber;
            this.name = name;
        }

        public void getMessage(String msg, QQUser user){
            System.out.println(user.toString()+"\t向\t"+this.toString()+"\t发来一条消息，消息内容为：【"+msg+"】");
        }

        public void sendMessage(String msg, QQUser user){
            user.getMessage(msg, this);
        }

        public String getNumber() {
            return number;
        }

        public void setNumber(String number) {
            this.number = number;
        }

        public String getName() {
            return name;
        }

        public void setName(String name) {
            this.name = name;
        }

        @Override
        public String toString() {
            return "QQUser{" +
                    "number='" + number + '\'' +
                    ", name='" + name + '\'' +
                    '}';
        }
    }
}

public class WithoutMediatorPatternDemo {

public static void main(String[] args) {

QQUser zhangsan = new QQUser("123", "zhangsan");

QQUser lisi = new QQUser("456", "lisi");

QQUser wangwu = new QQUser("789", "wangwu");

// 私聊

zhangsan.sendMessage("你好!", lisi);

lisi.sendMessage("王五你好，我是张三介绍的李四！",wangwu);

System.out.println("=======================群发=========================");

// 群发

wangwu.sendMessage("大家好！", zhangsan);

wangwu.sendMessage("大家好！", lisi);

}

public static class QQUser{

private String number;

private String name;

QQUser(String qqNumber, String name){

this.number = qqNumber;

this.name = name;

}

public void getMessage(String msg, QQUser user){

System.out.println(user.toString()+"\t向\t"+this.toString()+"\t发来一条消息，消息内容为：【"+msg+"】");

}

public void sendMessage(String msg, QQUser user){

user.getMessage(msg, this);

}

public String getNumber() {

return number;

}

public void setNumber(String number) {

this.number = number;

}

public String getName() {

return name;

}

public void setName(String name) {

this.name = name;

}

@Override

public String toString() {

return "QQUser{" +

"number='" + number + '\'' +

", name='" + name + '\'' +

'}';

}

3.2. Mediator设计模式的代码实现

public class MediatorPatternDemo {
    public static void main(String[] args) {
        ChatRoom qq = new QQChatRoom();
        User userA = new UserA();
        User userB = new UserB();
        User userC = new UserC();
        qq.join(userA);
        qq.join(userB);
        qq.join(userC);

        qq.sendMessage(userA, userB, "你好！");
        System.out.println("------------------------------------------");
        qq.sendMessage(userB, userC, "在干嘛？");
        System.out.println("------------------------------------------");
        qq.sendGroupMessage(userA, "全体集合！");
    }

    public interface User {
        void showMessage(String msg);
    }

    public static class UserA implements User {

        public void showMessage(String msg) {
            System.out.println("User=[A], copy message=[" + msg + "]");
        }
    }
    public static class UserB implements User {

        public void showMessage(String msg) {
            System.out.println("User=[B], copy message=[" + msg + "]");
        }
    }
    public static class UserC implements User {

        public void showMessage(String msg) {
            System.out.println("User=[C], copy message=[" + msg + "]");
        }
    }

    public interface ChatRoom {
        void sendMessage(User from, User to, String msg);
        void join(User user);
        void sendGroupMessage(User from, String msg);
    }

    public static class QQChatRoom implements ChatRoom {
        private Set<User> users = new HashSet<User>();
        public void sendMessage(User from, User to, String msg) {
            from.showMessage("发送"+msg+"成功");
            to.showMessage("接收"+msg+"成功");
        }

        public void join(User user) {
            users.add(user);
        }

        public void sendGroupMessage(User from, String msg) {
            if(!users.contains(from)){
                users.add(from);
            }
            from.showMessage("发送"+msg+"成功");
            for(User user : users){
                user.showMessage("接收"+msg+"成功");
            }
        }
    }
}

public class MediatorPatternDemo {

public static void main(String[] args) {

ChatRoom qq = new QQChatRoom();

User userA = new UserA();

User userB = new UserB();

User userC = new UserC();

qq.join(userA);

qq.join(userB);

qq.join(userC);

qq.sendMessage(userA, userB, "你好！");

System.out.println("------------------------------------------");

qq.sendMessage(userB, userC, "在干嘛？");

System.out.println("------------------------------------------");

qq.sendGroupMessage(userA, "全体集合！");

}

public interface User {

void showMessage(String msg);

}

public static class UserA implements User {

public void showMessage(String msg) {

System.out.println("User=[A], copy message=[" + msg + "]");

}

public static class UserB implements User {

public void showMessage(String msg) {

System.out.println("User=[B], copy message=[" + msg + "]");

}

public static class UserC implements User {

public void showMessage(String msg) {

System.out.println("User=[C], copy message=[" + msg + "]");

}

public interface ChatRoom {

void sendMessage(User from, User to, String msg);

void join(User user);

void sendGroupMessage(User from, String msg);

}

public static class QQChatRoom implements ChatRoom {

private Set<User> users = new HashSet<User>();

public void sendMessage(User from, User to, String msg) {

from.showMessage("发送"+msg+"成功");

to.showMessage("接收"+msg+"成功");

}

public void join(User user) {

users.add(user);

}

public void sendGroupMessage(User from, String msg) {

if(!users.contains(from)){

users.add(from);

}

from.showMessage("发送"+msg+"成功");

for(User user : users){

user.showMessage("接收"+msg+"成功");

}
